4CH Power/Video/Data Combiner Hub-24VAC-End PVD504E

4CH Powered VPD Combiner / Power/Video/Data Combiner Hub-24VAC-End PVD504E

Description:

The PVD 5 series is advanced device that combines video, PTZ data, and camera power over a single 4-pair UTP

cable to simplify CCTV installations in a structured wiring environment. At the camera end the single channel PVD

video balun combiner provides video, power and data on separate outputs. The PVD 5 series has built-in AC26V power

supply. Each camera power output is equipped with a self-resetting fuse for extra protection.

The PVD504E series is designed to be installed at the control room. The PVD504E series video connections are

 through BNC connectors and Coax cables to the DVR. The data connections to the DVR are through RJ45 and

Category-5 cables.

Features:

• Combines video, power and data into a single RJ45 4-pair cable
• Use with the power-video-data transceiver at the camera
• Power: Build-in AC220V/110V to AC26V converter (Check power voltage)
• 16 isolated camera power, 1Amax per channel
• Built-in passive transceivers with surge protection
• 60 dB cross talk and noise immunity
• Designed for structured wiring applications
• Connectors: Video-BNC, UTP-RJ45, Power-"Press-Fit" terminal block

Technical specifications:

Wire Type

The PVD system operates well with Cats or better UTP wire,24 AWG(0.5mm) or thicker.

Low voltage camera power video may be sent within same wire bundle.

Do not use shielded twisted-pair wire.

Do not use un-twisted wire.

Do not run 24V/28VAC within same wire bundle with telecom or other datacom signals

Power-Distance Chart

Using PVD products, cameras can be powered at extended distances, please refer to the ctart below for more

information.

All RJ45 Connector follows industry-standard TIA/EIA 568B pinouts.

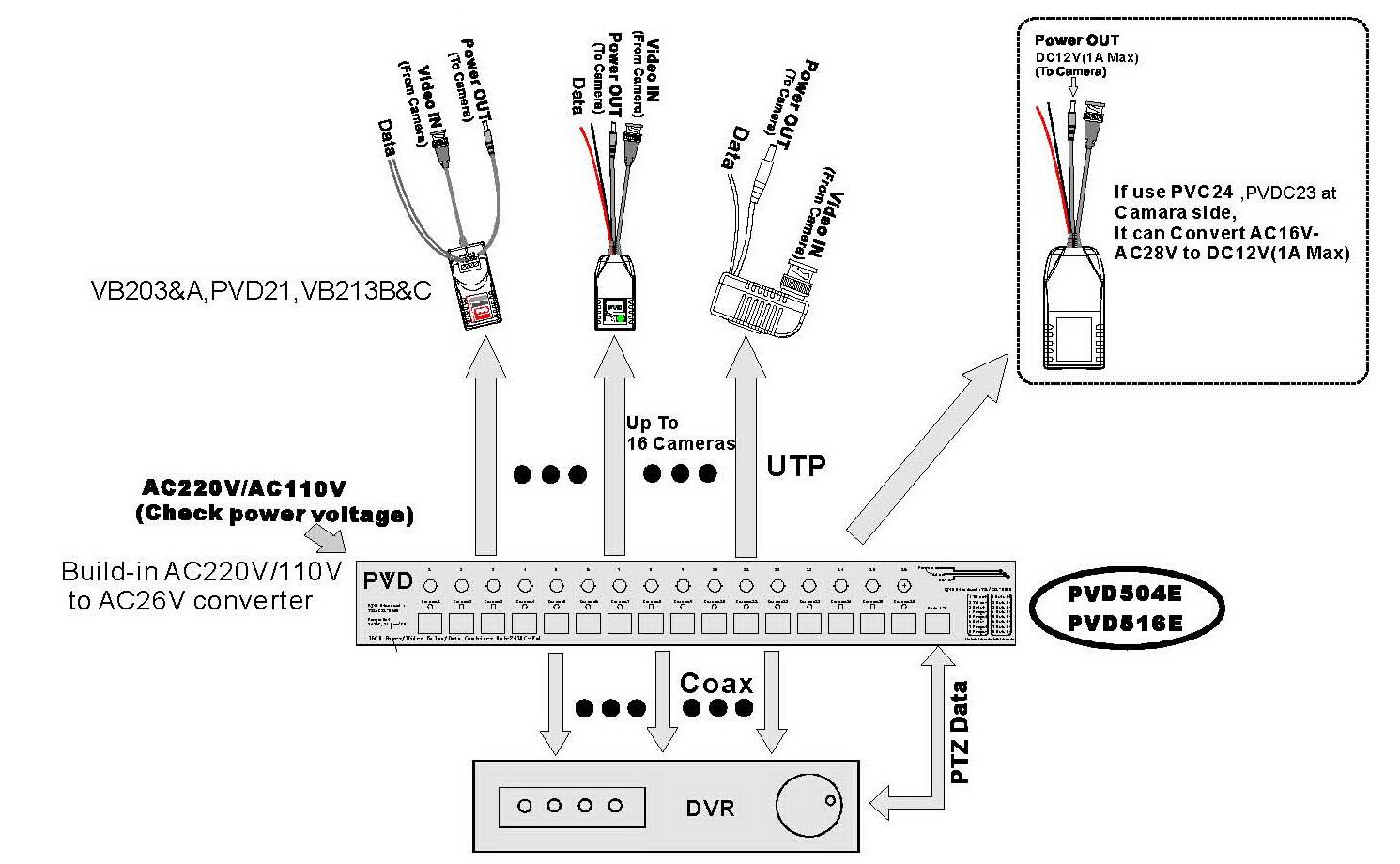

Application Diagram
